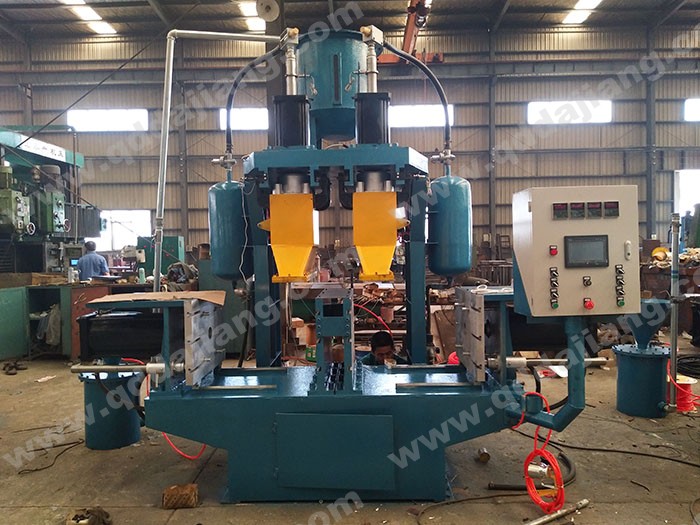

雙工位射芯機是采用覆膜砂制芯，適用于熱芯盒。特點是應用兩根導柱，開合模垂直分型，同時安裝兩副不同的模具。它被廣泛應用于鑄造行業中，用雙工位射芯機制造的型芯尺寸，表面光潔。其工作原理是將覆膜砂射入加熱后的芯盒內，砂芯在芯盒內預熱很快硬化將之取出，形成表面光滑、尺寸的砂芯成品。



雙工位射芯機為垂直分型射制砂芯及外形。整機結構主要由四大零部件組成。

1.立柱部件：主要由橫梁、立柱構成設備的上部構架。在橫梁上安裝有砂筒、砂斗、砂閥部件、壓緊缸等零部件構成制芯的供砂、供氣系統。

2.射砂裝置：包含有砂筒、氣閥、砂筒架、射頭、射砂板等零部件組成。工作時由壓緊缸將砂筒壓緊在芯盒的上平面上，打開射砂閥進行射砂。排氣射砂完畢，松開壓緊缸（退回原始位置）完成射砂、加砂工作。

3.模架部件：主要由動模板、左右支架板及導柱、導套、頂桿、合模缸等零部件組成。

3.1整個模架由左右支架板安裝在底座上。

3.2動模板在合模的推拉下沿導柱左右移動完成合模、開模的制芯過程。動模板在開模時由定模板上的頂桿頂在頂芯板上砂芯被頂出，手工輕易就可取出。

3.3底座：整個設備的支撐、模架、立柱、電控箱、電磁閥等安在其上。



1、生產效高：熱芯盒全自動600雙斗雙工位射芯機工作過程是注砂與緊實同時完成的，并立即預熱在芯盒中硬化，一個循環周期僅需1-3分鐘，便可生產出供澆鑄用的砂芯和砂型。2、砂芯質量好：能射制任何復雜程度的砂芯，而且尺寸、表面光潔，從而可以減少鑄件加工量。

3、可以省去很多制芯用輔助設備及工具、如烘芯爐、烘干器、芯骨、臘線等。

4、減輕勞動強度、操作靈活簡便、容易上手，采用電加熱，溫度可自動控制，工作場地易保持清潔，為制芯過程的機械化、自動化創造條件。



本產品已廣泛應用于汽車、農機器械、五金電子、醫療器械、餐具等行業，只要有用于覆膜砂產品都可以用到射芯機。
